CTK-A12

全自动激光切管机

  • 管材加工尺寸

    圆管:φ8 ~ φ120mm
    方形管:φ10 ~ 80mm
    矩形管/型材/异型管:外接圆<φ220mm

  • 自动上料范围

    上料长度:6200mm

  • 整机重量

    约3.5T

  • 占地面积

    约8500mm × 1500mm(不包括接料组件)

视频展示

大小通吃,超强加工能力

圆管直径:φ8mm-120mm
矩形管/型材/异型管:≤φ120mm
多材质:不锈钢、碳钢、镀锌、铁、铜、铝
多形状:圆管、矩方管、异型管、工字钢、槽钢、角钢

  • 智能切管系统,更懂切管

    市场应用范围广泛的智能切管系统,人机交互界面个性化设计,
    拥有丰富的管材加工数据,操作人员一学就会操作。

  • 全行程精密气动卡盘

    采用轻量化材质,自动精准定心,实现高速自动化加工;
    卡盘密封性好,避免切割粉尘进入,噪音小,更耐用;
    后卡带自动吹气,可以进行管内壁清洁,避免更多粘渣。

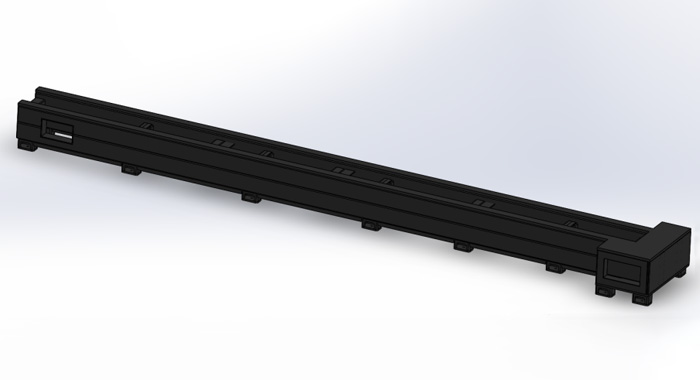

  • 扎实机床

    主机采用高强度矩形管和钢板焊接,经由二次时效处理,并通过龙门铣床精密加工,保证机床运行的稳定性和准确度,板焊龙门式横梁,切割稳定性好。

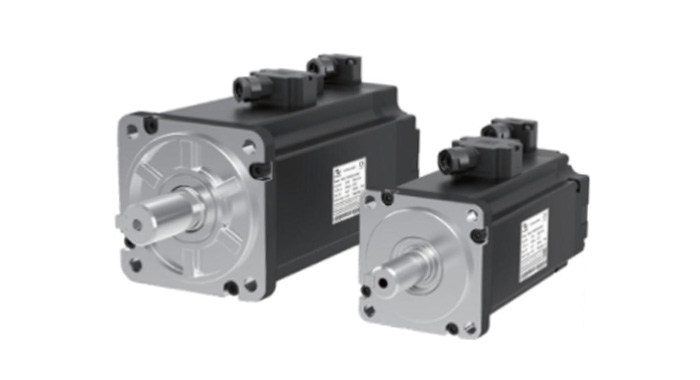

  • 动态性能优异

    每个伺服电机同步响应运作;
    尤其对中小管材加工效果特别好,精度高,稳定性好。

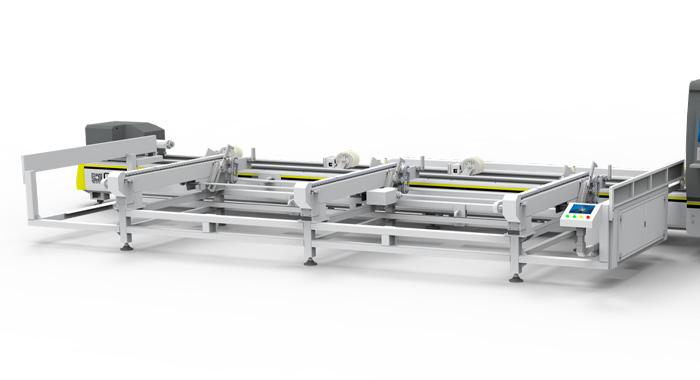

  • 半自动上料系统(选配)

    实现圆管。方管、矩形管的夹持,自动推送功能,需人工辅助排列;
    调机方便,保证管材中心对准主机卡盘位置,实现精准送料;
    循环上料速度快,循环速度可控制在15~20秒内。

不同配置,总有一款适合你

有多种配置可选,速度不变,价格美丽

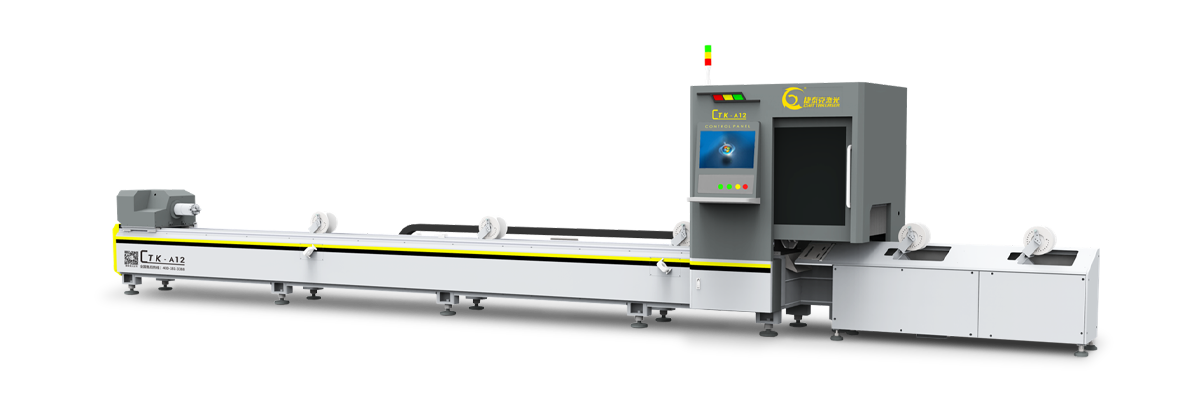

CTK-A12

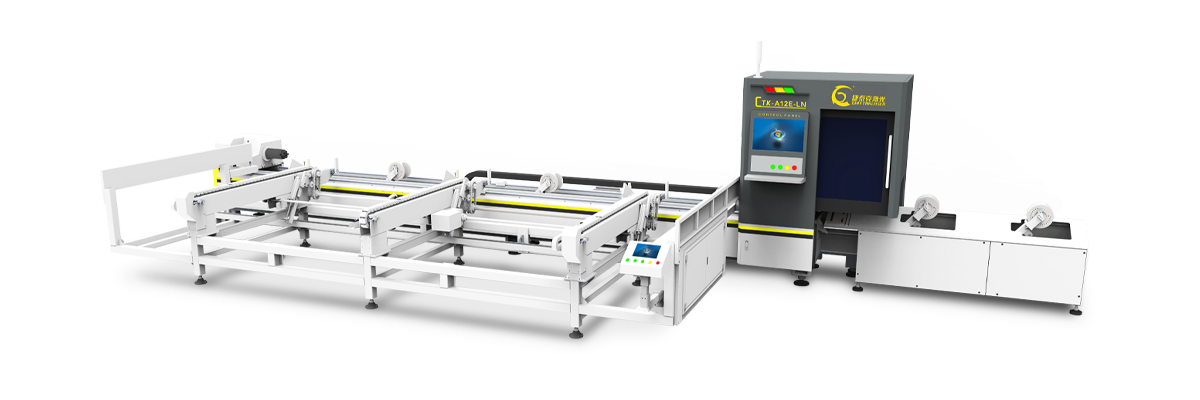

CTK-A12-LN

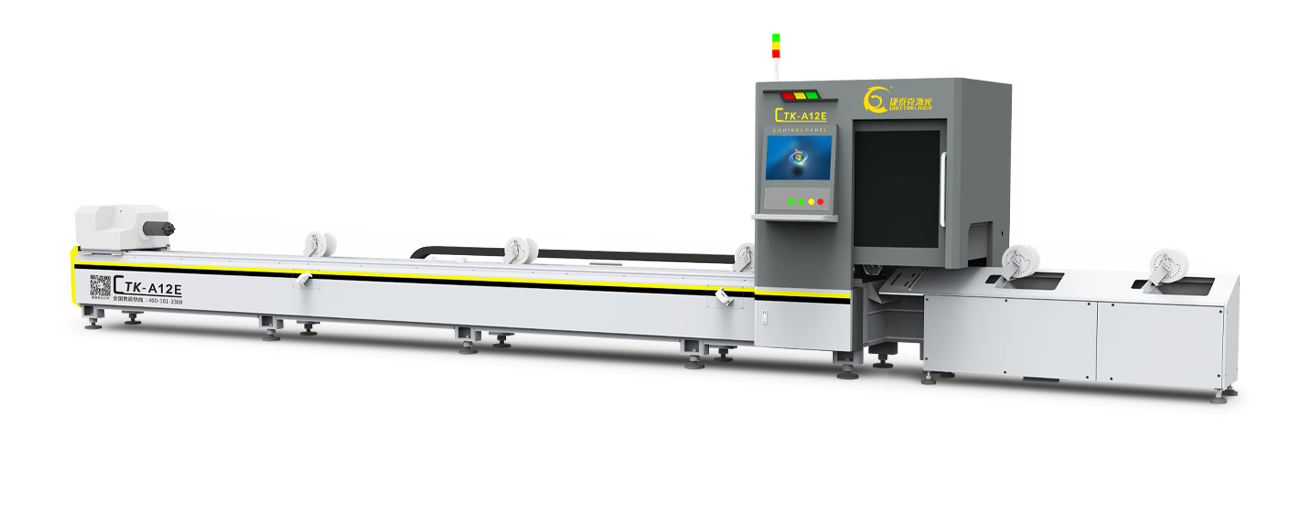

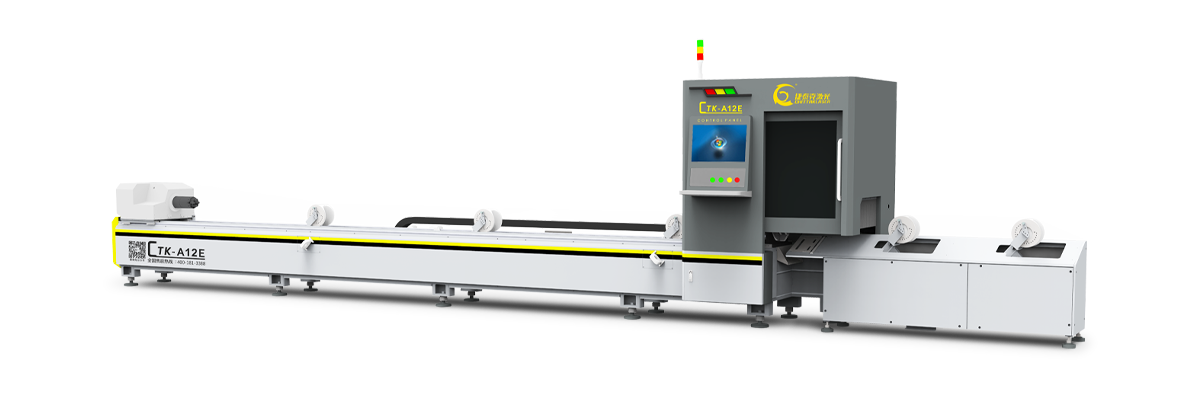

CTK-A12-E

技术参数

设备配置 参数
型号 CTK-A12
激光功率 1000W~3000W
管材加工范围 圆管:直径φ8mm-φ120mm
正方管:φ10mm-80mm
矩形管/型材/异型管:外接圆≤φ120mm
定位精度 ±0.05mm/m
管材长度范围 ≤6200mm
最大加速度 1G
单根管材承重 15kg/m
占地面积 8500mm*1500mm(不包括接料组件)
整机重量 约3.5T
