激光 专注切管设备
400-181-3388
400-181-3388
圆管：φ8 ~ φ120mm
矩形管：外接圆＜φ220mm
上料长度：6500mm
约5000KG
约9100mm x 2200mm x 2400mm
1. 卓越高效加工：总线系统五轴联动，实现空间蛙跳、飞行切割工艺，提效50%以上。
2. 智能切管系统：交互界面人性化设计，丰富的管材工艺数据库，操作简单方便。
3. 特殊床身设计：加强型一体化焊接床身，历经退火和两次时效处理，稳定性好。
4. 保养简单方便：前卡盘密封性好，防尘更耐用；后卡盘自动吹气，管壁更干净。
5. 半自动上料架（选配）：实现自动夹持、推送、精准送料，循环上料速度快。
圆管直径：φ8mm-120mm
矩形管/型材/异型管：≤φ120mm
多材质：不锈钢、碳钢、镀锌、铁、铜、铝
多形状：圆管、矩方管、异型管、工字钢、槽钢、角钢
采用空间蛙跳技术和飞行切割技术；
五轴联动，空移路径优化，切割速度快，精度高。
市场应用范围广泛的智能切管系统，人机交互界面个性化设计，
拥有丰富的管材加工数据，操作人员一学就会操作。
采用轻量化材质，自动精准定心，实现高速自动化加工；
卡盘密封性好，避免切割粉尘进入，噪音小，更耐用；
后卡带自动吹气，可以进行管内壁清洁，避免更多粘渣。
专门为高速切割要求设计和制造一体化焊接床身，
经过去应力退火及两次时效处理，确保长期运行精度高，稳定性好。
整机采用总线传输系统，让每个伺服电机同步响应运作；
尤其对中小管材加工效果特别好。
实现圆管。方管、矩形管的夹持，自动推送功能，需人工辅助排列；
调机方便，保证管材中心对准主机卡盘位置，实现精准送料；
循环上料速度快，循环速度可控制在15~20秒内。
有多种配置可选，速度不变，价格美丽

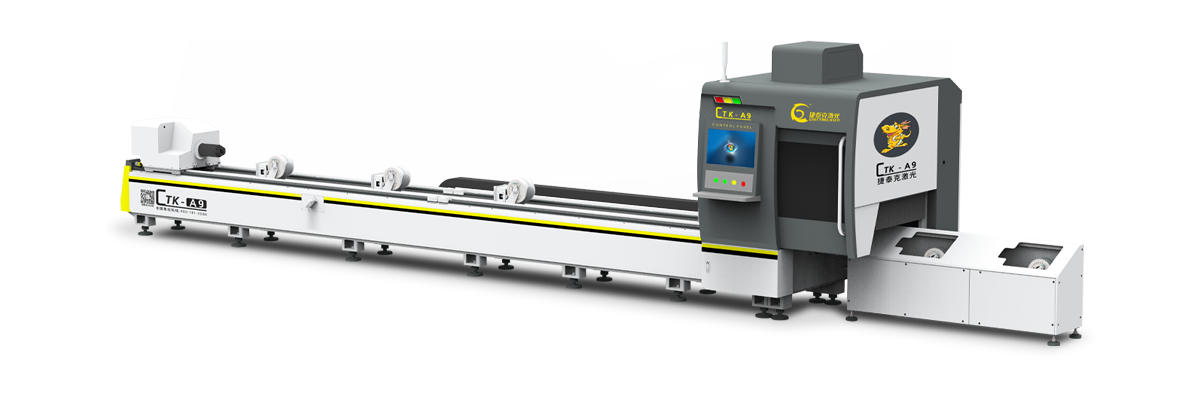

CTK-A9

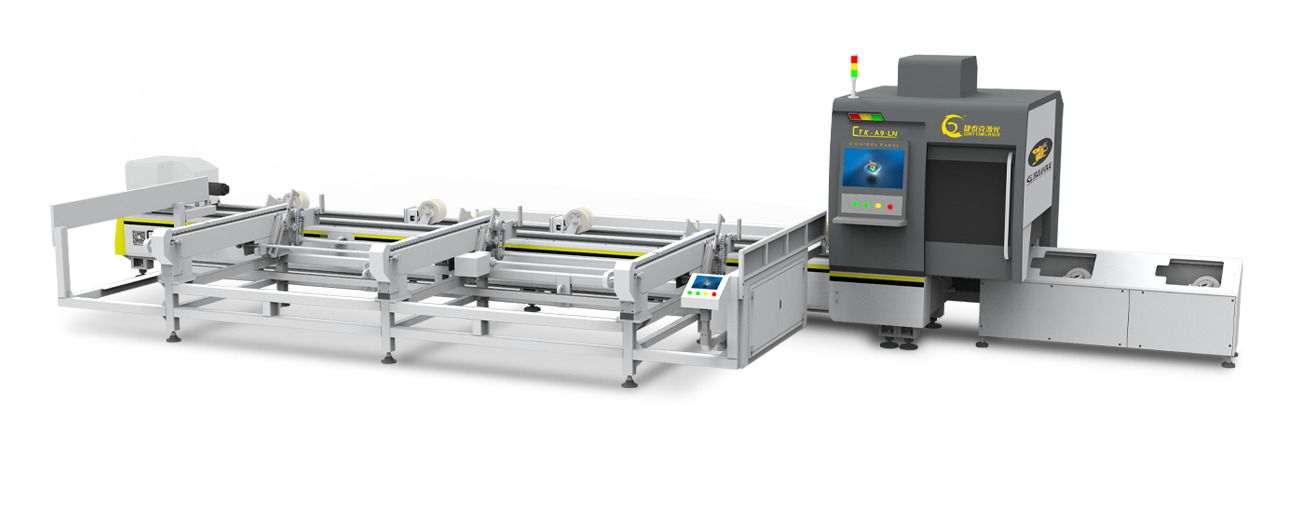

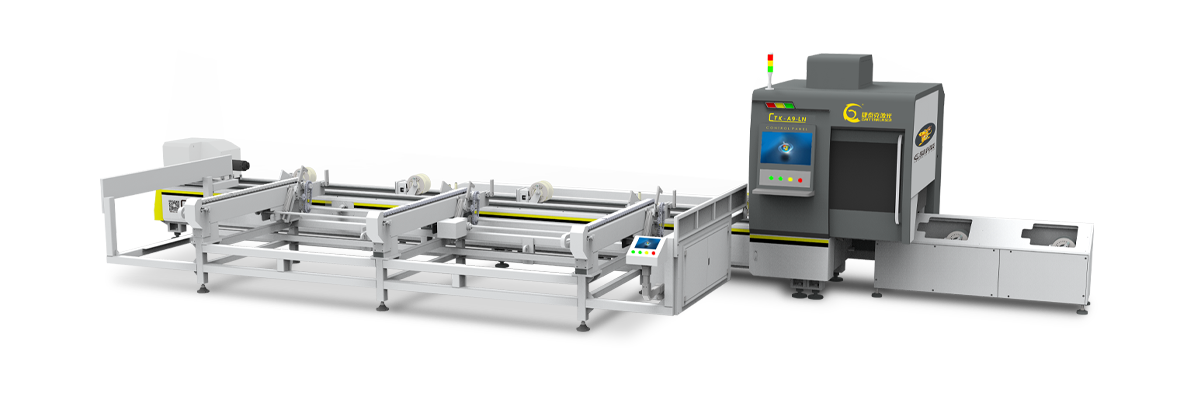

CTK-A9-LN
| 设备配置 | 参数 | |
|---|---|---|
| 型号 | CTK-A9 | CTK-A9-LN |
| 激光功率 | 1000W~3000W | |
| 管材加工范围 |
圆管：直径φ8mm~120mm 矩形管/型材/异型管：外接圆≤φ120mm |
圆管：直径φ20mm~100mm 矩形管/方管：φ20mm~80mm |
| 定位精度 | ±0.05mm/m | |
| 管材长度范围 | ≤6200mm | ≤6000mm |
| 卡盘最大转速 | 150RPM | |
| 最大加速度 | 1.5G | |
| 单根管材承重 | ≤90kg | |
| 机器尺寸 | 约9100mm*2200mm*2300mm（不包括接料组件） | |
| 整机重量 | 约5000Kg | 约6000Kg |
