CTK-A3

全能型3D自动激光切管机

  • 管材加工尺寸

    圆管:φ15 - φ160 mm
    矩形管:外接圆≤φ160mm
    异型管:外接圆≤φ160mm

  • 自动上料范围

    上料长度:6200mm

  • 整机重量

    约5500KG

  • 主机外形(长×宽×高)

    约9982*3154*1881mm

视频展示

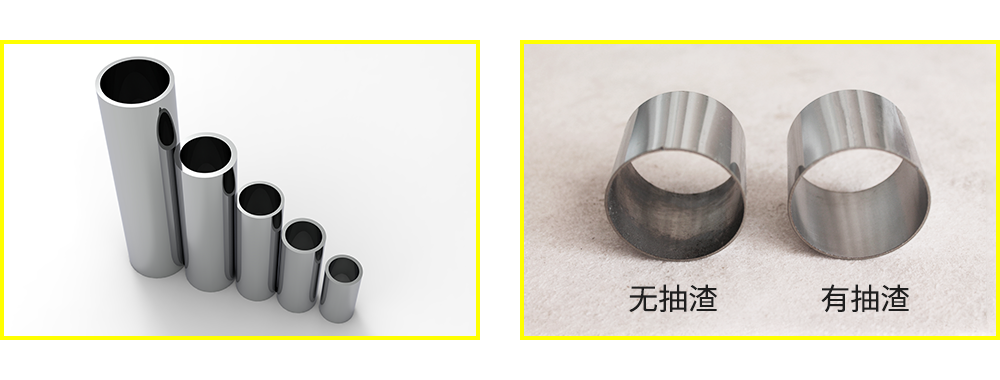

多材质多形状加工

圆管直径φ15mm-160mm
矩形管/型材/异型管:外接圆≤φ160mm
多材质:不锈钢、碳钢、镀锌、铁、铜、铝
多形状:圆管、矩方管、异型管、工字钢、槽钢、角钢

切割精度高,切口光滑平整

解决内壁残渣(选配)

  • 智能切管系统

    市场应用范围广泛的智能切管系统,人机交互界面,个性化设计,
    拥有丰富的管材加工数据,操作人员一学就会操作。

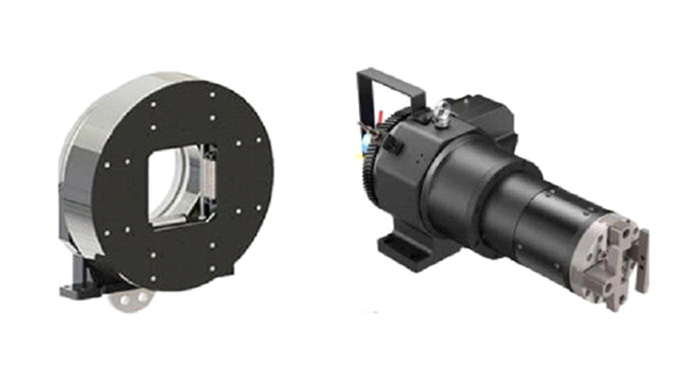

  • 专业全行程气动卡盘

    卡盘为165全行程气动卡盘,内置式气缸,安装方便,
    全范围夹持适用管件,全行程,提高生产效率,
    四爪导向运用导轨机构传动,使得四爪直线性及稳定性更高,真正达到自定心作用,
    无需额外调整四爪位置,大大降低调机的人工成本,提高生产效率,稳定性及耐磨性能更为优良。

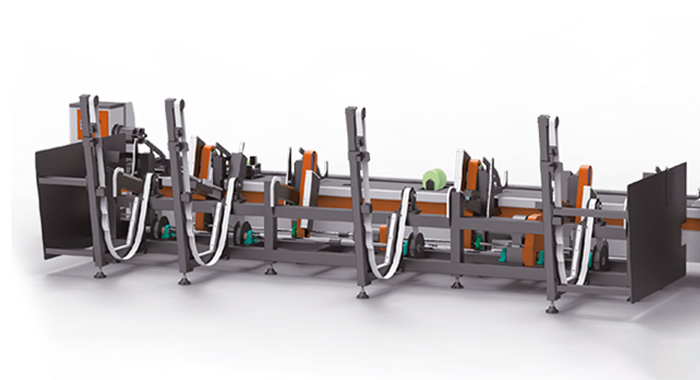

  • 上料、换料速度快

    全自动上料系统,性价比更高,速度再快30%,
    料架高刚性设计,上料平稳、快速,循环时间10秒左右。

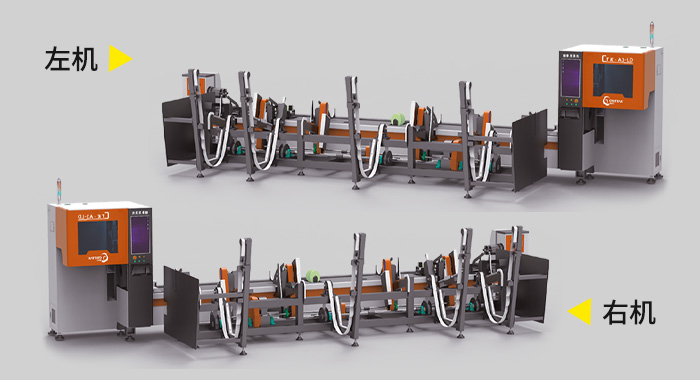

  • 有左右机型可选

    厂房占地面积更小,能节省20%面积,降低成本。

不同配置,总有一款适合你

有多种配置可选,速度不变,价格美丽

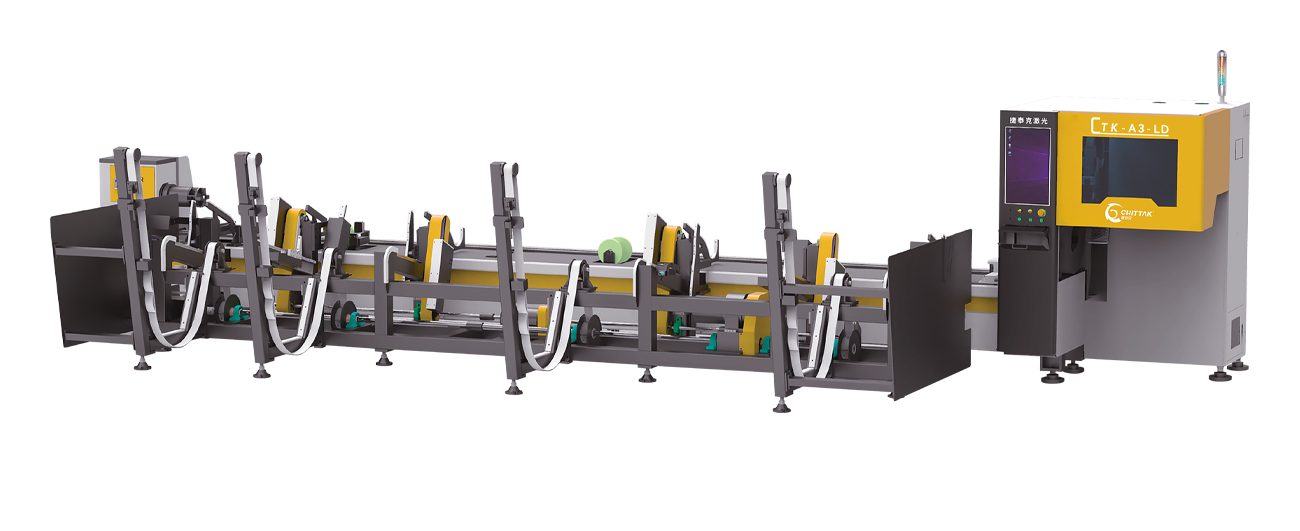

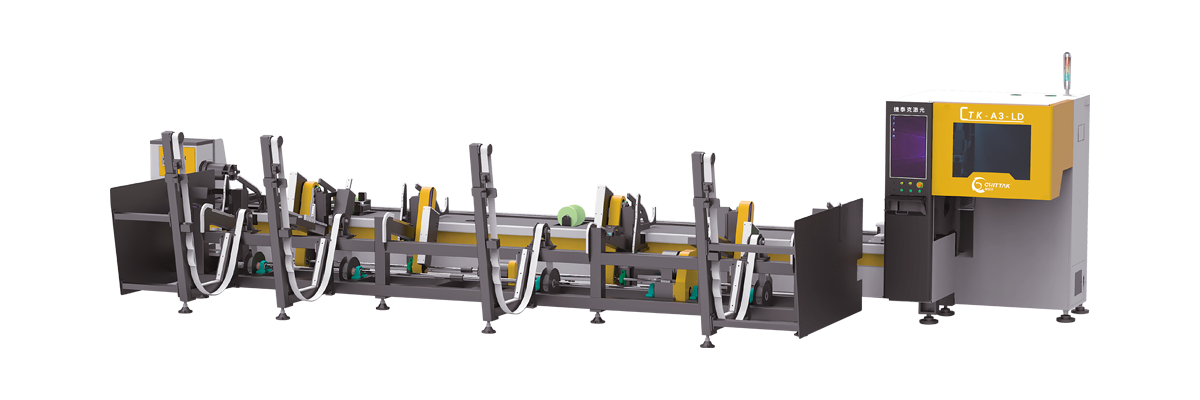

CTK-A3-LD(全自动上料架)

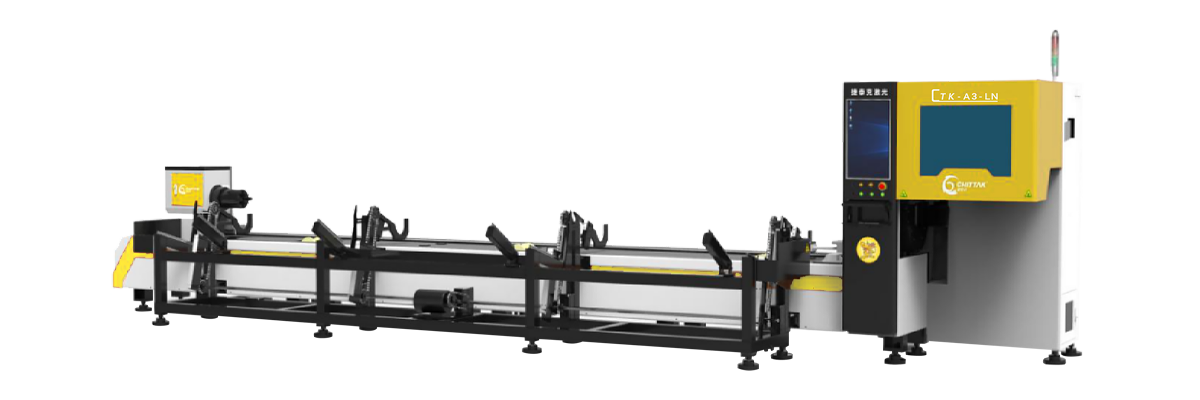

CTK-A3-LN(半自动上料架)

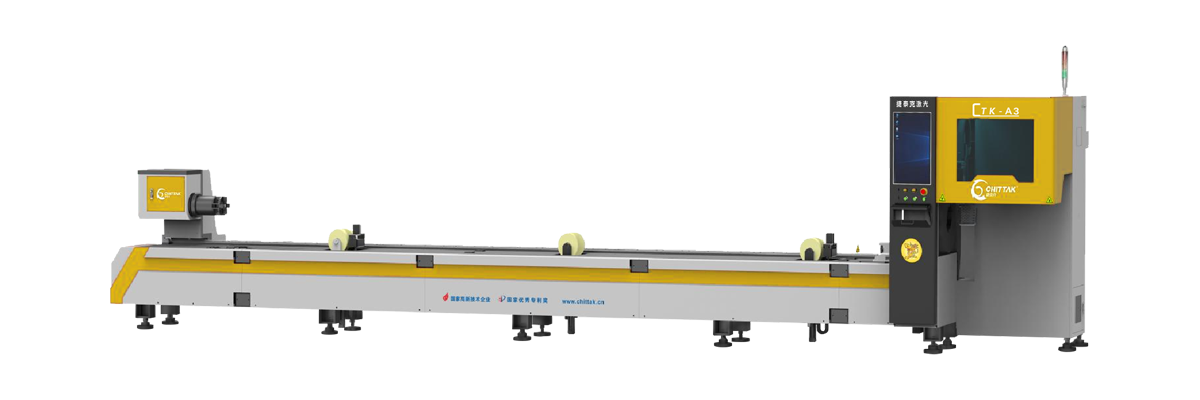

CTK-A3

技术参数

设备配置 参数
型号 CTK-A3 CTK-A3-LN CTK-A3-LD
激光功率 1000W~3000W
管材加工范围 圆管:直径φ15mm~160mm
矩形管/型材/异型管:外接圆≤φ160mm
上料长度6200mm
圆管:直径φ20mm~160mm
矩形管/型材/异型管:外接圆≤φ160mm
上料长度6000mm
定位精度 ±0.05mm/m
最大加速度 1G
卡盘承重 ≤120kg
控制系统 柏楚控制系统
机器尺寸 约8900*1350*1750mm 约8900*1900*1900mm 约9982*3154*1881mm
整机重量 约4000kg 约5000kg 约5500kg
