机床结构使用高强度矩形管45°交叉拼接与高强度钢板焊接，经过加工中心进行粗加工和精加工两道工序完成；厚重坚固，刚性更强，在快速运转中机器更加稳定，使用寿命更长;
采用气缸控制前卡盘移动正面，切割最后一个工件，尾料≥50mm，能节省更多材料成本
卡盘转速、切割效率、标准配置、整机均有较高的竞争优势
一次性夹持，无需更换夹爪，精度长期保证

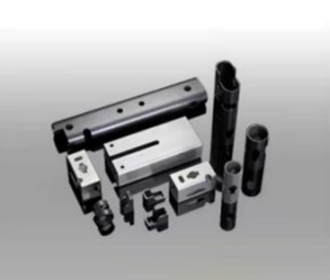

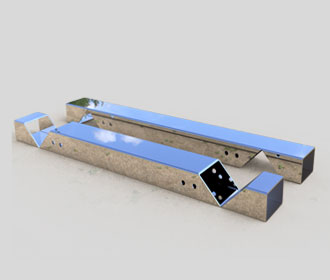

管材兼容范围：圆管、方管、矩形管、异型管、椭形管、各种样式管材加工。
拥有丰富的管材加工数据库，加快生产效率
拥有自主研发智能数控双系统，可免绘图直接输入数据系统自动生成图形， 能为客户远程升级，及故障诊断;
搭配全自动上料架机构上料无需停机;高刚性框架式结构设计可放置更多管径较大的管材，储存量可达2吨。
随动支撑机构配置管材校正夹功能，管材自动上料或者移动管材加工过程中可校正管材直线度，浮动支撑管材上料时不会脱落支撑机构外，防止设备撞机或撞卡盘隐患。
有多种配置可选，速度不变，价格美丽

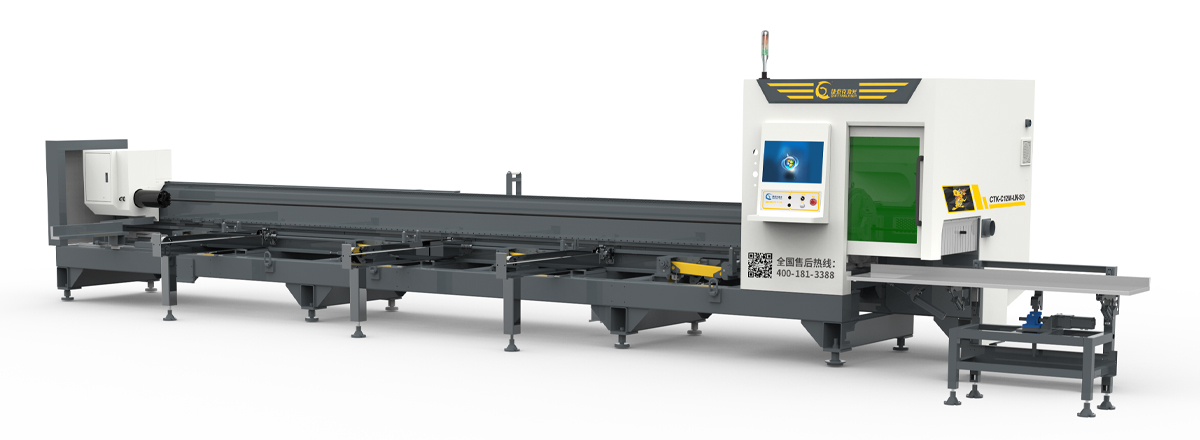

C12M-SD-LP

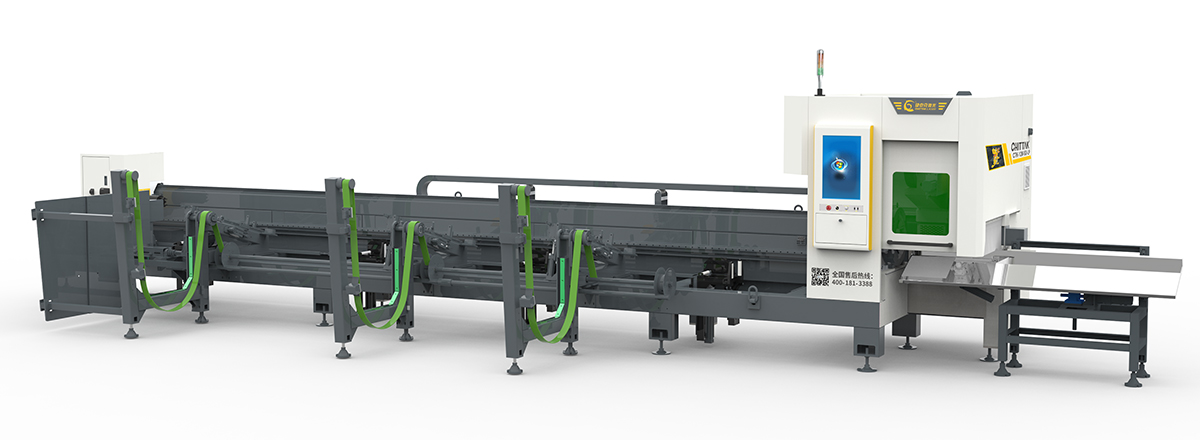

C12M-LN
| 设备配置 | 参数 | ||
|---|---|---|---|
| 型号 | CTK-C12M-LD-2K-SD | CTK-C12M-LN-2K-SD | CTK-C12M-LP-2K-SD |
| 激光功率 | 1500W-6000W | ||
| 管材加工范围 |
圆管: ф8mm~ф120mm 方管：□10mm×10mm ~□110mm×110mm 矩形管：外接圆≤Φ120mm L≤7000mm |
圆管: ф8mm~ф120mm 方管：□10mm×10mm ~□110mm×110mm 矩形管：外接圆≤Φ120mm L≤7000mm |
圆管: ф8mm~ф120mm 方管：□10mm×10mm ~□90mm×90mm 矩形管：外接圆≤Φ120mm L≤7000mm |
| 定位精度 |
±0.03mm |
||
| 最大加速度 | 1.5G | ||
| 卡盘承重 | ≤90kg | ||
| 控制系统 | 柏楚控制系统 | ||
| 机器尺寸 | 9600mm×3500mm×2460mm | 9600mm×2440mm×2460mm | 9600mm×3200mm×2460mm |
| 整机重量 | 约6500KG | 约4000KG | 约4000KG |
