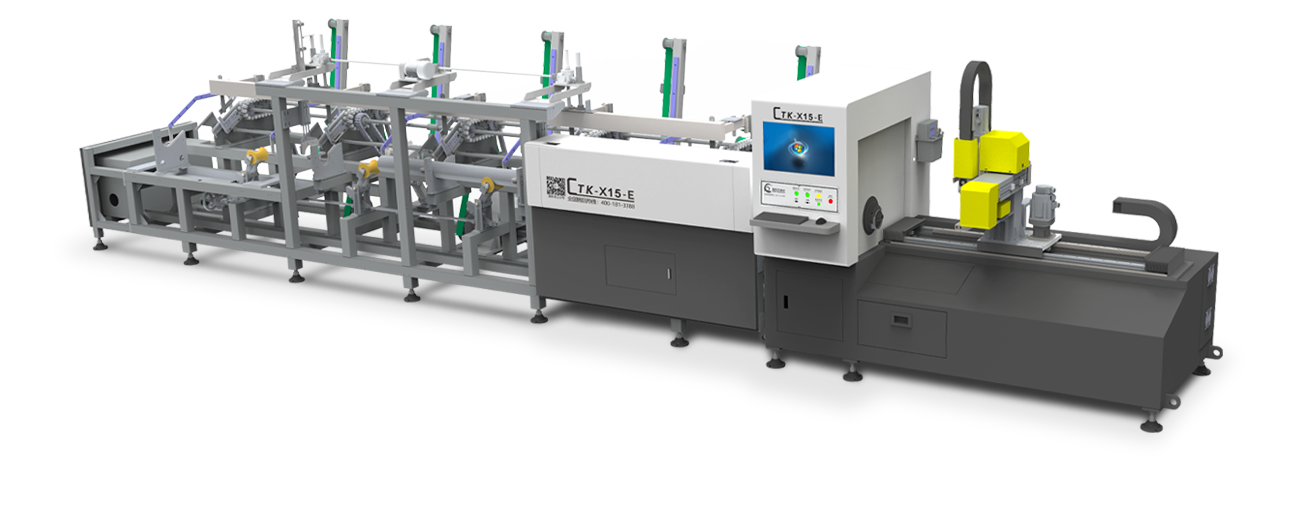

CTK-X15

高速全能型三维激光切管机

  • 管材加工尺寸

    圆管:φ16 ~ 80mm
    矩形管:外接圆≤φ80mm
    椭圆管:外接圆≤φ80mm

  • 自动上料范围

    上料长度:6000mm

  • 最大加速度

    1.5G

  • 主机外形(长×宽×高)

    约10200*2000*2500 mm

视频展示

超强加工能力,轻松应对各类型材

圆管直径φ16mm-80mm
矩形管/型材/异型管:外接圆≤φ80mm
多材质:不锈钢、碳钢、镀锌、铁、铜、铝
多形状:圆管、矩方管、异型管

管材利用率最大化

尾料最短30mm;一根管能切5种不同长度;
不同长度及料头料尾能自动分离。

  • 中国人用中国芯,更懂切管

    凭借20多年深耕管材工艺研究,自主研发切管系统,人性化操作界面,易学易上手,能远程排除故障和升级。
    采用总线系统,系统响应快,切割速度快,加速度1.5G。
    数字化设备绩效系统、故障报修、平台热度、产能分析等高效功能,真正发挥工厂潜能。。

  • 高精密卡盘

    卡盘的旋转速度快,无线旋转,最快转速150RPM/min,
    模具安装容易,卡盘夹持速度快,可以灵活调整夹持力,可以不停机实现上下料,提高效率。

  • 全自动上料系统

    适用管材类型多:适用圆管、矩方管、椭圆等不同规格的管材。
    储料空间承重高:高刚性框架结构设计,储存量可达2吨。
    自动上料速度快:传动部分空间结构紧凑,送料速度快,避免变形管材叠加导致卡料。
    精准稳定自动送料:上料过程参数化控制,实现管材全自动上料。
    管材表面防刮设计:独特保护设计,有效防止管材表面摩擦刮伤。

不同配置,总有一款适合你

有多种配置可选,速度不变,价格美丽

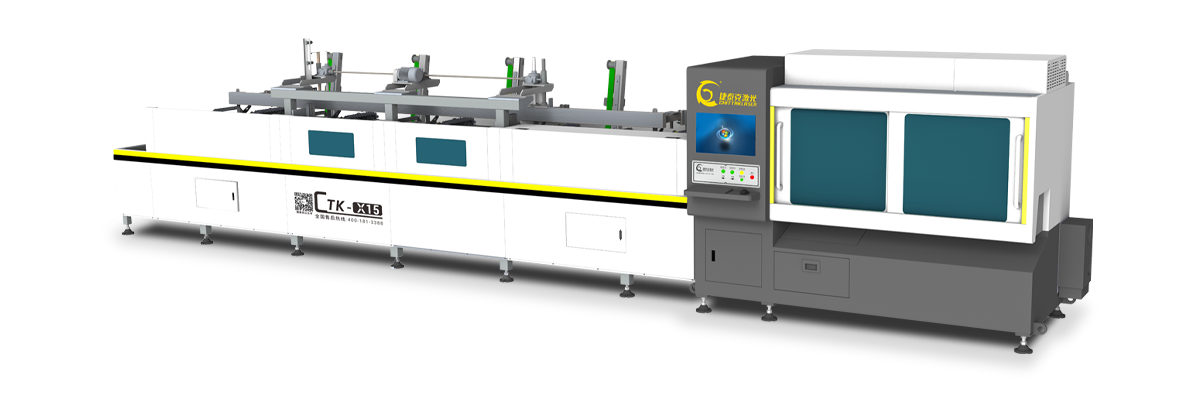

CTK-X15

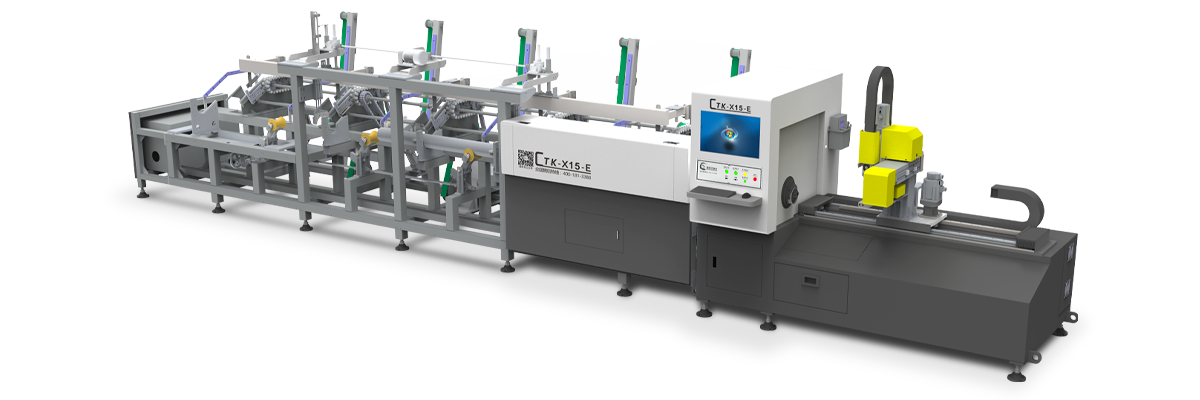

CTK-X15-E

技术参数

设备配置 参数
型号 CTK-X15
激光功率 1000W~3000W
管材加工范围 圆管:直径φ16mm~80mm
矩方管/椭圆管:外接圆≤φ80mm
定位精度 ±0.05mm/m
管材加工长度范围 ≤6000mm
尾料长度 ≥30mm
最大加速度 1.5G
单根管材承重 25kg/m
机器尺寸 约10200*2000*2500 mm
